Oppgave 4 - Fordelingsnett, Energiverk
På vedlagt situasjonsplan
over et boligfelt er det tegnet inn gater og tomter.
Tegn inn fordelingsskap og kabelen mellom fordelingsskapene.
Fra fordelingsskapene skal det maksimalt gå ut 6 kabler.
En kabel skal forsyne en tomt (hus).
For annenhver tomt skal det monteres gatebelysning.
Det er en fordel hvis utelampene plasseres på tomtegrensen.
Tittelfeltet skal inneholde:
Tønsberg
Energi
Kabelplan
for vestre Eik
Dato
for påbegynt tegning
Initialene
dine for konstruert av og tegnet av
Målestokk
1:1000
Tegningsnr.
12-06-104

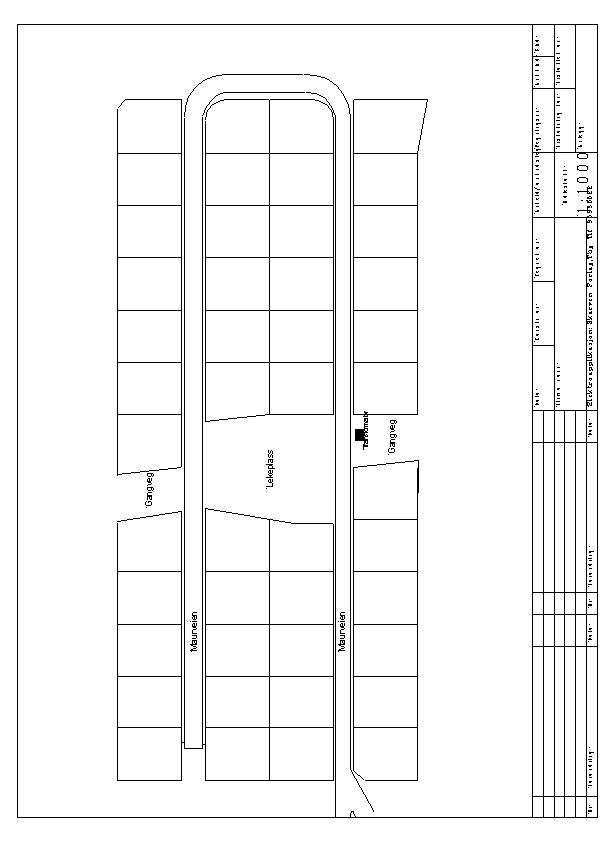

Situasjonsplan for fordelingsnett – denne tegning er ikke i målestokk
